Rubadue wire

　　咨询　　收藏　　推荐

厂商：
品牌：

详情描述

特点

符合下列安规

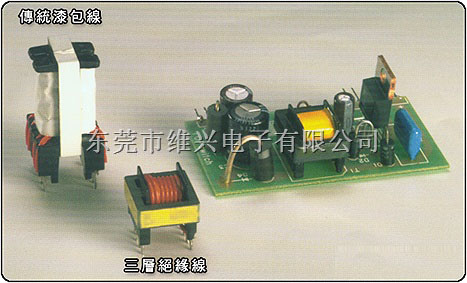

· 减少线圈、变压器 50% 体积，70%重量

· 省去层间绝缘、挡墙及套管等材料

· 减少绕线时间，简化流程

· TCA 线可直焊

· UL/CSA 60950 3rd Ed Annex

· IEC 60950 ANNEX U

· IEC 60601

· IEC 61558 ANNEX K

· IEC 60950 3rd Ed ANNEX U

规格
导体→	单芯，多股绞线，多股平行导线 (2C ， 3C) 或绞合漆包铜线 (Litz Wire) 。
	镀锡铜线 (TPC) 为标准规格 ( 可指定其它材质 ) 。
线径→	4 ～ 44 AWG 。 (5.189mm ～ 0.051mm)
绝缘材料*→	ETFE(Tefzel) 绝缘，耐磨，耐 Cold Flow ， F 级 (155 ℃ ) 。
	FEP(Teflon) 绝缘，耐化学品，低吸水率， H 级 ( 180 ℃ ) 。
	PFA(Teflon) 耐高低温性比 FEP 好，其它特性同 FEP ，耐 220 ℃以上。
绝缘厚度→	最少每层 1mil(0.025mm) ，每层 1.5mil(0.038mm) 以上已通过 IEC950
	及 UL1446 认可。
绝缘强度 →	任何两层一分钟可耐 4000 VRMS 。

绝缘材料*	ETFE	FEP	PFA
抗拉强度 (PSI)	6,500	3,500	3,600
使用电压 (Volts)	1,000	600	1,000
绝缘破坏电压 (VRMS)
(1 mil)	-	-	2,000
(1.5mil)	9,000	-	-
(2 mil)	10,000	9,000	10,000
(3 mil)	12,000	10,000	12,000
(5 mil)	-	14,000	-


P/N	范例：T26A01TXXX-2( 或 TCA326AWG)
T	三层绝缘 (D ＝二层， S ＝一层 )
26	AWG 线径 (26AWG ＝ 0.404mm)
A	镀锡铜线 ( 此为最普遍品，若需其它材质可另定 ) ** TCA 只有镀锡铜线。
01	单芯线 (19 为 19 股绞线依此类推，亦可指定漆包线 ”Litz Wire”) ** TCA 只有单芯。
T	＝ Tefzel (F ＝ FEP ， P ＝ PFA) ** TCA 只有 Tefzel 。
XXX	颜色不拘 (0= 黑色 1= 棕色 2= 红色 3= 橙色 4= 黄色 5= 绿色 6= 蓝色 7= 紫罗兰色 8= 灰色 9= 白色 C= 透明 P= 粉红色 S= 银色 T= 褐色 X= 不指定颜色，第一个数字为最外层颜色。) 不指定颜色较不会延误交期 TCA3 现货为棕色。
-2	绝缘层每层之厚度 (-2=2mil=0.051mm) ** TCA 只有 1.5mil
Rubadue 另有单层绝缘线、双层绝缘线及各种绝缘材质之电器用线，欢迎洽询。
