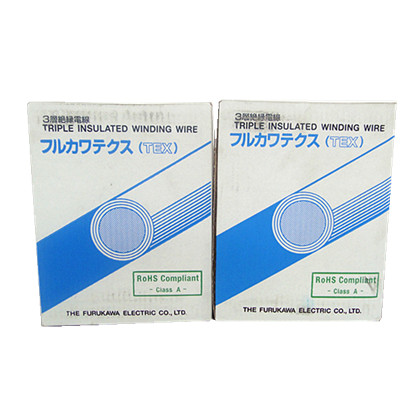

古河三层绝缘线

　　咨询　　收藏　　推荐

厂商： FURUKAWA ELECTRIC
品牌： TEX-E

详情描述

特长

耐热等级是A～E*种(105～120℃)

耐电压特性优良，获得强化绝缘(试验电压=3000Vrms,

　1min)的鉴定

可不用剥离被膜直接进行软钎焊

可用自动绕线机进行高速绕线

尺寸范围是为0.2～1.0mm

UEW线(以往)与TEX-E的特性比较例

项目		1-UEW	TEX-E
尺寸(mm)	成品外径	0.440	0.600
	导体直径	0.400	0.400
	被膜层厚度	0.020	0.100
绝缘击穿电压(kV)	3层	11.0	>19.0
耐电压(kV)[1分钟]	2层	-	9.5
TEX-E/裸线绞合	3层	-	>10.0
软钎焊可焊性[420]℃	(秒)	2.0	2.0
火花试验	3000V(个/30m)	15,4,11	0,0,0
热冲击	(150℃×1小时)	2D	ID
升温软化	(℃)	270	231
单向磨损	(N)	14,13	19.31
往复磨损	(次)	60	285
静摩擦系数		0.133	0.125
粘合性	露出(mm)	0.5	< 0.5
耐化学品	混合二甲苯	5H	3H
耐化学品	苯乙烯	5H	3H

以上特性值例为实测值，有异于产品规格值

我们保留对本样本中所描述内容进行改进的权利

TEX-E的尺寸表

导体直径(mm)	容许公差(mm)	标称成品外径(mm)	最大成品外径(mm)	导体电阻(Ω/km)	重量(kg/km)
0.20	±0.008	0.400	0.417	607.6	0.398
0.21	±0.008	0.410	0.427	549.0	0.431
0.22	±0.008	0.420	0.437	498.4	0.465
0.23	±0.008	0.430	0.447	454.5	0.500
0.24	±0.008	0.440	0.457	416.2	0.537
0.25	±0.008	0.450	0.467	382.5	0.575
0.26	±0.010	0.460	0.477	358.4	0.616
0.27	±0.010	0.470	0.487	331.4	0.656
0.28	±0.010	0.480	0.497	3.7.3	0.697
0.29	±0.010	0.490	0.507	285.7	0.742
0.30	±0.010	0.500	0.520	262.9	0.786
0.32	±0.010	0.520	0.540	230.0	0.882
0.35	±0.010	0.550	0.570	191.2	1.033
0.37	±0.010	0.570	0.590	170.6	1.143
0.40	±0.010	0.600	0.625	145.3	1.316
0.45	±0.010	0.650	0.675	114.2	1.633
0.50	±0.010	0.700	0.725	91.43	1.985
0.55	±0.020	0.750	0.775	78.15	2.371
0.60	±0.020	0.800	0.825	65.26	2.793
0.65	±0.020	0.850	0.875	55.31	3.249
0.70	±0.020	0.900	0.925	47.47	3.741
0.75	±0.020	0.950	0.975	41.19	4.267
0.80	±0.020	1.000	1.030	36.08	4.829
0.85	±0.020	1.050	1.080	31.87	5.425
0.90	±0.020	1.100	1.130	28.35	6.056
0.95	±0.020	1.150	1.180	25.38	6.721
1.00	±0.030	1.200	1.230	23.33	7.422
