- 厂商: DOLPHON®

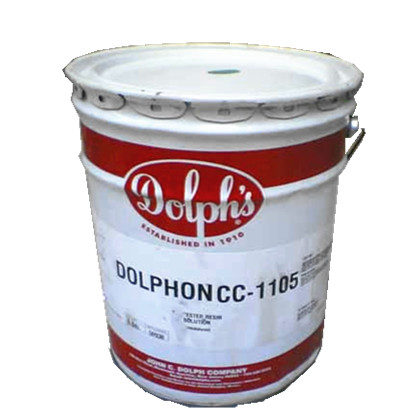

- 品牌: DOLPHON®CC-1105
产品概述
CC-1105 是一个在市场上单品种销量最好的电气绝缘浸渍树脂,它是一种多用途的、经济的 无溶剂聚酯树脂,具有极好的储罐稳定性和出色的性能表现。
特性和优点
• 高闪点(高于 200℉) • 可用于密封电机
• 无溶剂 • 耐制冷剂(R123 & R134a)
• 多种用途---可用于沉浸、 • 极好的储罐稳定性
真空、VPI、滚浸和滴浸等工艺
• 包含于高达 220℃的 UL 认证系统中 • 非常低的成膜厚度—最小限度的清洁
• 极高的粘结强度 • 低气味
• 低挥发份 • 优异的耐化学品性能
• 低粘度---极好的渗透性 • 低蒸气压,特别适用于真空工艺
典型应用
• 螺线管 • 电枢 • 定子
• 变压器 • 电感器 • 电机
• 转子 • 成型绕组线圈 • 扼流器
• 密封电机 • 铁磁谐振变压器 • 制动线圈
典型性能
物理性能
颜色/外观 | 澄清/琥珀色 |
密度@77℉(25℃),磅/加仑 | 9.6-10 |
Brookfield,RVT,#1 转子,10rpm @77℉(25℃),cps | 400-800 |
成膜,密耳/面 | 0.3-0.5 |
闪点,℉(℃) | >200 (93) |
热传导性,BTU-in./hr-ft2-℉ | 0.53 |
挥发性有机化合物含量,ASTM D-605324,磅/加仑 | 0.7 |
凝胶时间@212℉(100℃),分钟 | 110-180 |
机械性能
粘结强度,螺旋线圈法,断裂所需的力,磅@150℃ | @23℃ 25 |
电气性能
电气强度,ASTM D-1115,伏/密耳,干态 表面电阻,500V,ohms 体积电阻,ohm-cm |
3000 1.5 6.2 x 1015 |
耐热等级(UL1446)
绞线对 | MW16 | 220 |
绞线对 | MW28 | 130 |
绞线对 | MW35 | 200 |
螺旋线圈 | MW16 | 220 |
螺旋线圈 | MW28 | 130 |
螺旋线圈 | MW35 | 200 |
制冷剂提取
R-22 R-123 R-134a |
<1% <1% <1% |
应用和固化工艺
以下为建议的沉浸和烘焙工艺。 建议的烘焙周期
1、 在 250℉-325℉(121℃-163℃)下预热以去除潮气; 1-2 小时@325℉(163℃)
注释:如果使用了热固性胶带,请根据生产 2-3 小时@300℉(149℃)
商的建议预先进行处理。 *上述所列的时间为达到设定温度后的时间
2、 冷却到 130℉-140℉(54℃-60℃);
3、 进行沉浸直到鼓泡停止(约 15-30 分钟);
4、 工件滴干 5-20 分钟;
5、 在预热的烘箱里按推荐的时间和温度进行烘焙。
真空压力浸渍(VPI)
以下建议为 CC-1105 在 VPI 工艺中的常用操作,在特定的应用中可根据需要进行相应的调
整。
1、 将工件放入浸罐中,保持 1-4mmHg 的干真空 30-60 分钟,对于成型绕组线圈保真空时
间以每层云母带 20 分钟计算;
2、 在真空条件下将树脂输入浸罐中,最好是使树脂从浸罐的底部流入,树脂的液面没过工
件至少 1 英寸(25.4mm);
3、 维持真空 20-60 分钟;
4、 释放真空,然后施加 80-90psi(0.55-0.62 MPa)的压力并维持 30-120 分钟;
5、 对于成型绕组线圈,保压时间以每层云母带施加压力 15 分钟计算,然后释放压力; 6、 从树脂中慢慢地移出工件,推荐速度为每分钟 4 英寸(101.6mm)的速率;
7、 如果工件以一定的角度的悬挂而不是水平悬挂,滴干效果比较好;
8、 按照上述推荐的烘焙工艺进行固化。
柔性线圈应用:对于柔性成型绕组线圈,在 235℉(113℃)下固化 20 分钟。
*在线圈安装后,应将设备整体进行浸渍和固化,使其密封并达到设定的粘结强度。 设备建议和预防措施
CC-1105 能与铜、铜合金及天然橡胶发生反应。因此,不应在储罐或循环系统中使用这些材
